Vierkant- und Dreikantschoner

Home ZubehörVierkant- und Dreikantschoner

Ausführungen
Downloads

Ausführungen

Vierkantschoner konisch / Duktilguss / verzinkt

passend für Armatur	Aufnahme oben	Aufnahme unten	Artikel-Nr.	Gewicht
VAA	27/32 mm	12/14 mm	12108.02-VK-VZ	0,7 kg
DN40/50	27/32 mm	14/17 mm	12106.00-VK-VZ	0,7 kg
DN65/80	27/32 mm	17/19 mm	12108.00-VK-VZ	0,7 kg
DN100-150	27/32 mm	19/22 mm	12108.01-VK-VZ	0,8 kg
DN175/200	27/32 mm	24/27 mm	12109.00-VK-VZ	1,1 kg
DN250-350	27/32 mm	27/32 mm	12110.00-VK-VZ	1,2 kg
DN400/450	27/32 mm	32/36 mm	12112.00-VK-VZ	1,5 kg
DN500/600	48/53 mm	36/42 mm	12113.00-VK-VZ	4,6 kg

Spindelbohrung als Kreuzbohrung.
Sonder- und Querbohrungen auf Anfrage möglich.

Vierkantschoner SW27/32 DN40/50 VKT14/17 mit Kerbstift

Vierkantschoner zylindrisch / Duktil- und Edelstahlguss*

Duktilguss, verzinkt

Innenvierkant	Aufnahme oben	Artikel-Nr.	Gewicht
14×14 mm	12/14 mm	12106.04-VK-VZ	0,3 kg
14×14 mm	27/32 mm	12106.05-VK-VZ	0,4 kg
18×18 mm	27/32 mm	12108.05-VK-VZ	0,4 kg
25×25 mm	27/32 mm	12109.05-VK-VZ	0,6 kg

*mit Gewindestift M10.
Sonder- und Querbohrungen auf Anfrage möglich.

Vierkantschoner VAA mit Gewindestift

Edelstahlguss

Innenvierkant	Aufnahme oben	Artikel-Nr.	Gewicht
14×14 mm	12/14 mm	12106.08-VK-VA	0,3 kg
14×14 mm	27/32 mm	12108.05-VK-SS	0,4 kg
18×18 mm	27/32 mm	12109.05-VK-SS	0,4 kg

*mit Gewindestift M10.
Sonder- und Querbohrungen auf Anfrage möglich.

Vierkantschoner KOS VKT18 mit Gewindestift

SPEZIAL - Vierkantschoner / Duktilguss / verzinkt*

mit Stift

passend für Armatur	Stift	SW	Artikel-Nr.	Gewicht
VAA, DN40/50	Ø4×40 mm	27/32 mm	12106.06-VK-VZ	0,4 kg
DN65-150	Ø6×60 mm	27/32 mm	12108.06-VK-VZ	0,7 kg
DN250/300	Ø20×60 mm	40/52 mm	12124	1,1 kg

*mit Gewindestift M10.
Sonder- und Querbohrungen auf Anfrage möglich.

SPEZIAL Vierkantschoner VAA mit Stift und Gewindestift

mit Passfeder

Bezeichnung	SW	Artikel-Nr.	Gewicht
Vierkantschoner mit Passfeder	27/32 mm	12106.07-VK-VZ	0,4 kg

*mit Gewindestift M10.
Sonder- und Querbohrungen auf Anfrage möglich.

SPEZIAL Vierkantschoner mit Passfeder

Dreikantschoner / Duktilguss / verzinkt*

Aufnahme oben	Aufnahme unten	Artikel-Nr.	Gewicht
33/43 mm	12/14 mm	12141.12-VK-VZ	0,8 kg
33/43 mm	14/17 mm	12141.14-VK-VZ	0,8 kg
33/43 mm	17/19 mm	12141.17-VK-VZ	0,8 kg
33/43 mm	19/22 mm	12141.19-VK-VZ	0,8 kg
33/43 mm	24/27 mm	12141.24-VK-VZ	1,0 kg
33/43 mm	27/32 mm	12141.25-VK-VZ	1,1 kg
15/18 mm	12/14 mm	12141.12-VK-VZ	0,8 kg
15/18 mm	12/14 mm	12141.14-VK-VZ	0,8 kg
33/43 mm	18/18 mm	12141.17-VK-VZ	0,8 kg

*mit Gewindestift M10.
Sonder- und Querbohrungen auf Anfrage möglich.

Dreikantschoner mit Gewindestift

Vierkantschoner / Sondergrößen*

Bezeichnung	Aufnahme oben	Aufnahme unten	Artikel-Nr.	Gewicht
VKS35/45 SW31	35/45 mm	31/36,5 mm	23882.GS	3,6 kg
VKS35/45 SW35	35/45 mm	31/41,5 mm	23874.GS	3,8 kg
VKS35/45 SW40	35/45 mm	40/48 mm	23883.GS	6,3 kg
VKS35/45 SW49	35/45 mm	49/58 mm	23875.GS	6,2 kg
VKS35/45 SW54	35/45 mm	54/63,5 mm	23876.GS	7,6 kg
VKS35/45 SW59	35/45 mm	35/41,5 mm	23884.GS	3,8 kg

*Wahlweise mit Gewindestift oder Sechskantschraube

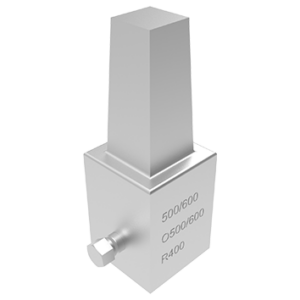

Vierkantschoner 500-600 SW32

Vierkantschoner / Wellenanschluss*

Bezeichnung	Aufnahme oben	Aufnahme unten	Artikel-Nr.	Gewicht
VKS27/32 Welle Ø16 mm	27/32 mm	Ø16 mm	12129.16-VK-VA	1,8 kg
VKS27/32 Welle Ø16 mm / 5 mm	27/32 mm	Ø16 mm	12130.16-VK-VA	0,8 kg
VKS27/32 Welle Ø18 mm / 6 mm	27/32 mm	Ø18 mm	12130.18-VK-VA	0,8 kg
VKS27/32 Welle Ø20 mm / 6 mm	27/32 mm	Ø20 mm	12130.20-VK-VA	1,0 kg
VKS27/32 Welle Ø22 mm / 6 mm	27/32 mm	Ø22 mm	12130.22-VK-VA	1,0 kg
VKS27/32 Welle Ø25 mm / 8 mm	27/32 mm	Ø25 mm	12130.25-VK-VA	0,8 kg
VKS27/32 Welle Ø30 mm / 8 mm	27/32 mm	Ø30 mm	12130.30-VK-VA	0,9 kg
VKS27/32 Welle Ø40 mm / 12 mm	27/32 mm	Ø40 mm	12130.40-VK-VA	1,2 kg

*Wahlweise mit Gewindestift oder Sechskantschraube.

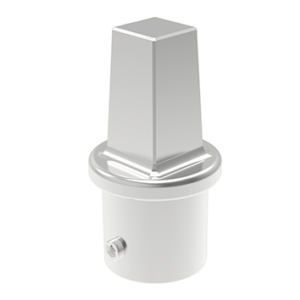

Vierkantschoner mit Welle Ø20 mm
